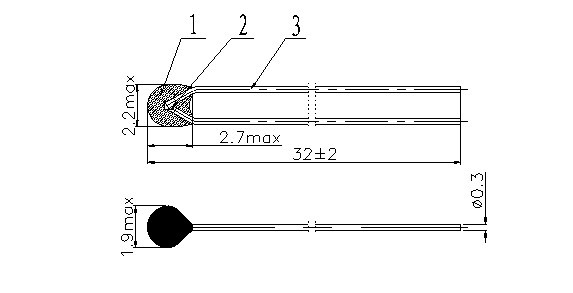

一：產品尺寸圖
二：產品特點：
1:MF系列產品為同向引線環氧樹脂涂裝型
2:阻值范圍寬：1KΩ~500KΩ
3:阻值及B值精度高
4:測試精度高
5:體積小,反映速度快
6:能長時間穩定工作,一致性好
7:使用溫度范圍:-40~125℃
三：產品應用范圍：
空調設備,暖氣設備,醫療儀器,溫控儀表,電子禮品,電子溫濕度計,汽車測溫,電子萬年歷,充電電池組及充電器.
四：產品型號說明
MF 103 F 3950
① ② ③ ④ ⑤
①M(fèi)F -——負溫度系數（NTC）熱敏電阻代號。
②——環氧封裝熱敏電阻。
③103 ——熱敏電阻的標稱阻值，表示該電阻標稱阻值為：10×103（Ω）。
④F——電阻值的誤差（精度）為：F=±1%，G=±2%，H=±3%，J=±5%
⑤3950——電阻的熱敏指數（材料系數）B值為：395×10(K)
五：MF系列型號規格
|
型號 |
額定電阻值（R25） |
B值 |
工作 溫度 |
耗散系數（mW/℃） |
熱時間常數（S） |
|
|
電阻值 （KΩ） |
允許偏差 （± %） |
標稱值 （K） |
||||
|
MF-102-3950 |
1 |
±1% ±2% ±3% ±5% |
3950 |
-40℃ ~ +125℃ |
≥3.0 靜止空氣中 |
≤7 靜止空氣中 |
|
MF-202-3435 |
2 |
3435 |
||||
|
MF-2.252-3935 |
2.252 |
3935 |
||||
|
MF-472-3950 |
4.7 |
3950 |
||||
|
MF-502-3470 |
5 |
3470 |
||||
|
MF-502-3950 |
5 |
3950 |
||||
|
MF-682-3977 |
6.8 |
3977 |
||||
|
MF-682-4200 |
6.8 |
4200 |
||||
|
MF-103-3435 |
10 |
3435 |
||||
|
MF-103-3470 |
10 |
3470 |
||||
|
MF-103-3600 |
10 |
3600 |
||||
|
MF-103-3950 |
10 |
3950 |
||||
|
MF-103-3977 |
10 |
3977 |
||||
|
MF-103-4100 |
10 |
4100 |
||||
|
MF-203-3950 |
20 |
3950 |
||||
|
MF-233-3950 |
23 |
3950 |
||||
|
MF-303-3950 |
30 |
3950 |
||||
|
MF-40.27-3950 |
40.27 |
3950 |
||||
|
MF-473-3950 |
47 |
3950 |
||||
|
MF-49.12-3950 |
49.12 |
3950 |
||||
|
MF-503-3950 |
50 |
3950 |
||||
|
MF-503-3990 |
50 |
3990 |
||||
|
MF-503-4050 |
50 |
4050 |
||||
|
MF-104-3950 |
100 |
3950 |
||||
|
MF-104-3990 |
100 |
3990 |
||||
|
MF-104-4200 |
100 |
4200 |
||||
|
MF-154-4400 |
150 |
4400 |
||||
注意事項：
1）由于MF系列體積較小、焊點小、引線兩端不能承受過大拉力。
2）焊接時，請距引線根部至少5mm處焊接，焊接時間應盡量短。
